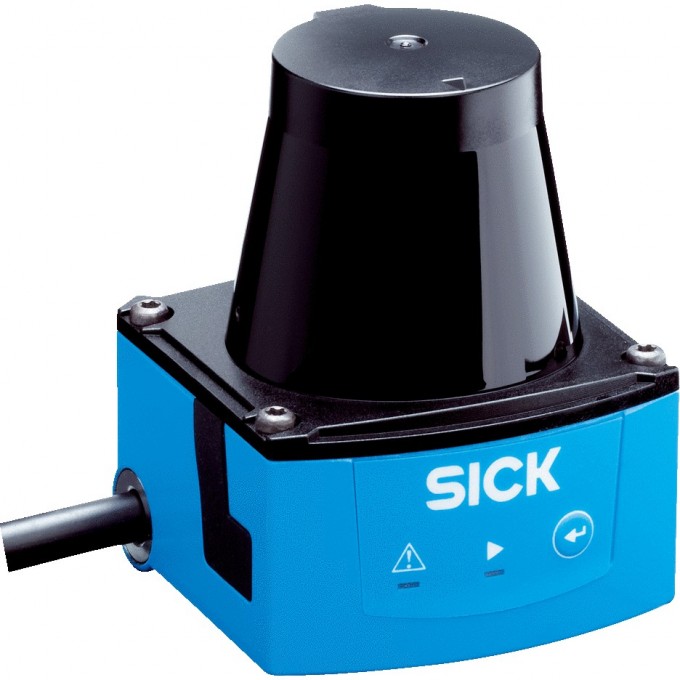

Датчик 2D-LiDAR SICK TIMS02 21955

Датчик 2D-LiDAR Sick TIM310-1030000S02 (артикул 1062221) предназначен для использования внутри помещений (Indoor) и обеспечивает точное двухмерное сканирование. Устройство работает на основе принципа измерения HDDM с использованием инфракрасного источника света (850 нм) и соответствует классу лазера 1 (IEC 60825-1:2014, EN 60825-1:2014). Датчик имеет горизонтальный угол сканирования 270° и частоту сканирования 15 Гц.

Рабочая область датчика составляет от 0,05 м до 4 м, с угловым разрешением 1°. При диффузном отражении 10% дальность достигает 2 м. Устройство способно распознавать практически любую форму объекта с систематической ошибкой ± 40 мм и статистической ошибкой 30 мм. Встроенное приложение позволяет выполнять анализ полей, поддерживая 16 тройных полей (48 полей), из которых одно тройное поле (3 поля) программируется непосредственно на сканере.

Электрическое подключение осуществляется через 15-контактный штекер D-Sub-HD (0,9 м). Датчик оснащен 4 переключающими входами и 3 переключающими выходами (NPN, дополнительно 1 для сигнала «Device Ready»). Питание осуществляется от 9 В DC до 28 В DC, потребляемая мощность составляет 16 Вт при максимальной нагрузке всех переключающих выходов. Корпус светло-голубого цвета (RAL 5012) имеет степень защиты IP65 и класс защиты III.

Рабочий диапазон температур составляет от –10 °C до +50 °C, а температура хранения – от –30 °C до +70 °C. Датчик устойчив к внешним источникам света до 80 000 лк. Устройство соответствует стандартам электромагнитной совместимости IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005, виброустойчивости IEC 60068-2-6:2007 и ударопрочности IEC 60068-2-27:2008. Гарантия на продукцию составляет 12 месяцев.
