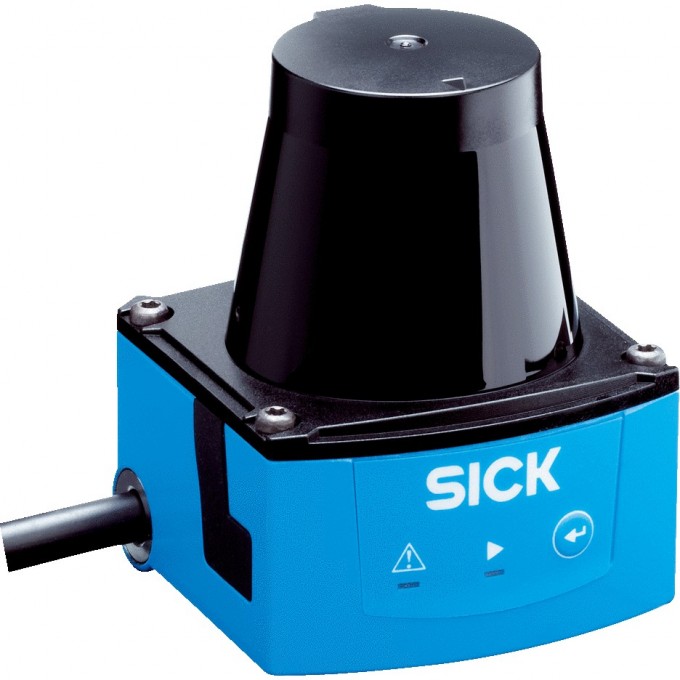

Датчик 2D-LiDAR SICK TIM 21952
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик 2D-LiDAR Sick TIM310-1030000 (артикул 1052627) предназначен для использования внутри помещений (Indoor). Устройство использует принцип измерения HDDM+ с инфракрасным источником света (850 nm) и относится к классу лазера 1 (IEC 60825-1:2014, EN 60825-1:2014). Датчик обеспечивает горизонтальный угол сканирования 270° с частотой 15 Hz и угловым разрешением 1°.
Рабочая область датчика составляет от 0,05 м до 4 м, при диффузном отражении 10% дальность достигает 2 м. Систематическая ошибка составляет ± 40 мм, статистическая ошибка — 30 мм. Устройство оснащено встроенным приложением для анализа полей, поддерживающим 16 тройных полей (48 полей, из них 1 тройное с возможностью программирования на сканере). Имеются 4 переключающих входа и 3 переключающих выхода (PNP, дополнительно 1 для сигнала «Device Ready»).
Питание датчика осуществляется от 9 V DC до 28 V DC при потребляемой мощности 16 W (при 4 максимально нагруженных переключающих выходах). Корпус светло-голубого цвета (RAL 5012) имеет степень защиты IP65 и класс защиты III. Устройство устойчиво к вибрациям (IEC 60068-2-6:2007) и ударам (IEC 60068-2-27:2008), а также обладает нечувствительностью ко внешним источникам света до 80.000 lx.
Датчик оснащен оптической индикацией (2 LED для ON и коммутационного состояния) и электрическим подключением через 15-контактный штекер D-Sub-HD (0,9 м). Диапазон рабочих температур составляет от –10 °C до +50 °C, температура хранения — от –30 °C до +70 °C. Гарантия на изделие составляет 12 месяцев, а сертификация соответствует стандарту CE.
