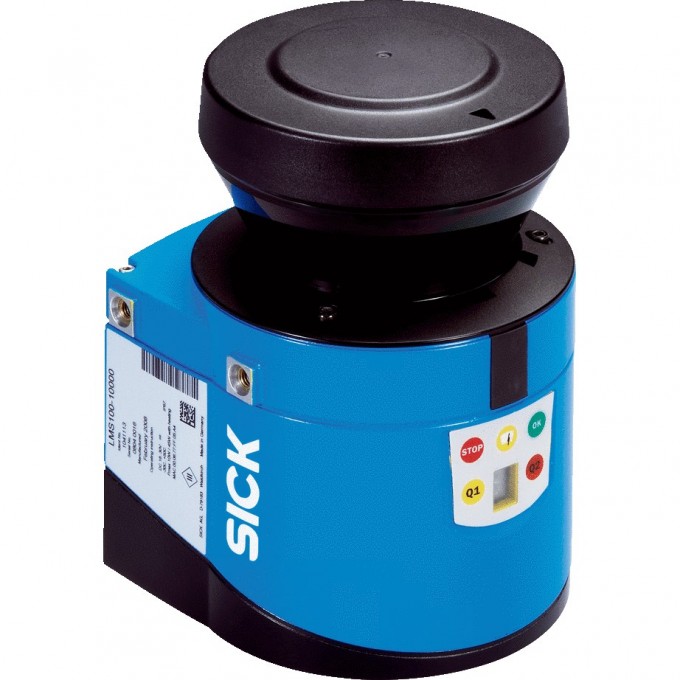

Датчик 2D-LiDAR SICK LMS 21936

Датчик 2D-LiDAR Sick LMS100-10000 (артикул 21936) предназначен для использования внутри помещений (Indoor). Устройство использует инфракрасный источник света с длиной волны 905 нм и соответствует классу лазера 1 по стандарту IEC 60825-1:2014. Датчик обеспечивает горизонтальный угол сканирования 270° с частотой 25 Гц или 50 Гц и угловым разрешением 0,25° или 0,5°.

Рабочая область датчика составляет от 0,5 м до 20 м. При диффузном отражении 10% дальность достигает 18 м, а при 90% — 20 м. Устройство способно обрабатывать два эхосигнала и имеет функцию коррекции при тумане. Распознаваемая форма объекта практически любая. Систематическая ошибка составляет ±30 мм, статистическая ошибка — 12 мм. Датчик оснащен встроенным приложением для анализа полей с гибкими настройками, поддерживающим до 10 полей и одновременную обработку 10 случаев.

Электрическое подключение осуществляется через системный разъем с блоком винтовых зажимов. Напряжение питания варьируется от 10,8 В DC до 30 В DC, а потребляемая мощность составляет около 8 Вт. Корпус светло-голубого цвета (RAL 5012) имеет степень защиты IP65 и класс защиты III. Датчик весит 1,1 кг и имеет размеры 105 мм x 102 мм x 152 мм. Диапазон рабочих температур составляет от 0 °C до +50 °C.

Датчик обладает оптической индикацией в виде 7-сегментного индикатора и пяти светодиодов для отображения статуса устройства, предупреждения о загрязнении и состояния выхода. Поддерживается скорость передачи данных от 9,6 кБод до 115,2 кБод. Устройство оснащено двумя цифровыми входами и двумя входами энкодера, а также тремя переключающими выходами. Гарантия на продукт составляет 12 месяцев, а сертификация соответствует стандарту CE.
