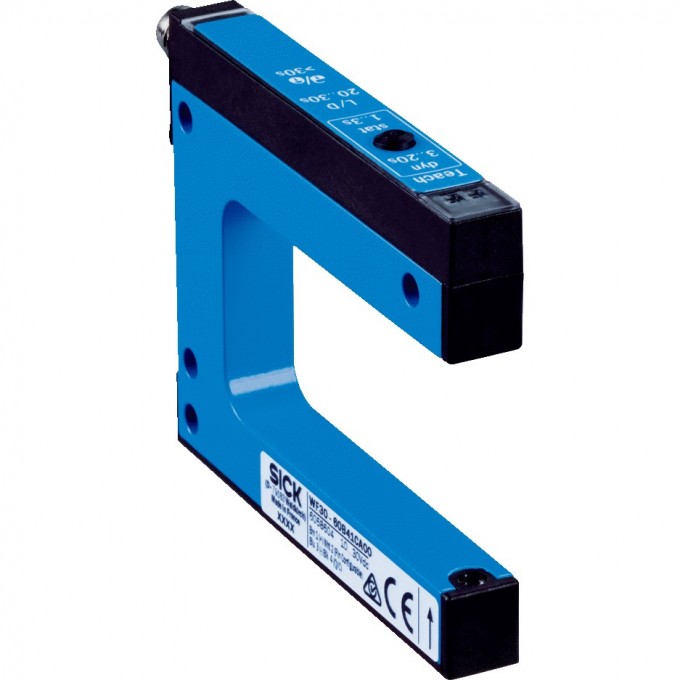

Щелевой датчик SICK WFB41CA70 435302

Артикул: 435302

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Щелевые

Гарантия -

12 месяцев

Сертификаты -

Оценка -

46 µs

Источник света -

Светодиод, Инфракрасный свет

Остаточная пульсация -

< 10 %

Время инициализации -

40 ms

Материал корпуса -

С алюминиевым корпусом

Тип подключения -

Разъем M8, 4-конт

Вес -

Ок. 36 g ... 160 g

Потребление тока -

20 mA

Тип защиты -

IP65

Класс защиты -

III

Диапазон температур при хранении -

–30 °C ... +80 °C

Частота переключения -

15 kHz

Переключающий выход -

PUSH/PULL

Диапазон температур при работе -

–20 °C ... +60 °C

№ файла UL -

NRKH.E191603

Размеры (Ш x В x Г) -

10 mm x 60 mm x 57 mm

Форма корпуса (выход света) -

Вилочная форма

Настройка -

Кнопка настройки (Настройка, чувствительность, срабатывание при наличии/отсутствии света, блокировка кнопок), Кабель (динамическое обучение)

Тип переключения -

СВЕТЛО/ТЕМНО

Схемы защиты -

Uв-подключения с защитой от переполюсовки, Выход Q с защитой от короткого замыкания, Подавление импульсных помех

Устойчивость к сотрясениям -

Согласно EN 60068-2-27

Метод настройки -

1-точечное обучение, 2-точечная настройка, Динамическое обучение

Неустойчивость -

17 µs

Выходной ток Iмакс -

100 mA

Вход, настройка (ET) -

Teach: U > 5 V ... < UV, Run: U < 4 V

Функция выходного сигнала -

«СВЕТЛО/ТЕМНО» устанавливается клавишей

Интерфейс связи -

IO-Link V1.1

Коммуникационный интерфейс, детальное описание -

COM2 (38,4 kBaud)

Принцип действия -

Принцип оптического обнаружения

Ширина щели -

30 mm

Глубина щели -

42 mm

Минимальный размер детектируемого объекта (MDO) -

0,2 mm

Функции IO-Link -

Advanced

Расширенные функции -

Измерение времени + децентрализованное устранение дребезга

Стабильность времени отклика -

± 20 µs

Дискретный выход (напряжение) -

Push/Pull: High = UV - < 2 В / Low: ≤ 2 В

Нечувствительность ко внешним источникам света -

Солнечный свет: ≥ 10.000 lx

Время цикла -

2,3 ms

Длина технологических данных -

16 Bit

Структура технологических данных -

A: Бит 0 = дискретный сигнал QL1, Бит 1 = дискретный сигнал QL2, Бит 2 = не используется, Бит 3 = проводится Teach, Бит 4 ... 15 = пустой; B: Бит 0 = дискретный сигнал QL1, Бит 1 = сигнал тревоги качества процесса, Бит 2 = не используется, Бит 3 = проводится Teach, Бит 4 ... 15 = пустой; C: Бит 0 = дискретный сигнал QL1, Бит 1 = дискретный сигнал QL2, Бит 2 = не используется, Бит 3 = проводится Teach, Бит 4 ... 5 = пустой, Бит 6 ... 15 = измеряемое значение; D: Бит 0 = дискретный сигнал QL1, Бит 1 = сигнал тревоги качества процесса, Бит 2 = не используется, Бит 3 = проводится Teach, Бит 4 ... 5 = пустой, Бит 6 ... 15 = измеряемое значение; E: Бит 0 = дискретный сигнал QL1 (AFC Q1 выход), Бит 1 = дискретный сигнал QL2 (AFC Q2 выход), Бит 2 ... 15 = измеряемое значение времени

Структура технологических данных А -

Бит 0 = дискретный сигнал QL1Бит 1 = дискретный сигнал QL2Бит 2 = не используетсяБит 3 = проводится TeachБит 4 ... 15 = пустой

Структура технологических данных В -

Бит 0 = дискретный сигнал QL1Бит 1 = сигнал тревоги качества процессаБит 2 = не используетсяБит 3 = проводится TeachБит 4 ... 15 = пустой

Полевая шина, промышленная шина -

IO-Link

Тип интеграции в шину -

Интегрирована в датчик

Структура технологических данных С -

Бит 0 = дискретный сигнал QL1Бит 1 = дискретный сигнал QL2Бит 2 = не используетсяБит 3 = проводится TeachБит 4 ... 5 = пустойБит 6 ... 15 = измеряемое значение

Структура технологических данных D -

Бит 0 = дискретный сигнал QL1Бит 1 = сигнал тревоги качества процессаБит 2 = не используетсяБит 3 = проводится TeachБит 4 ... 5 = пустойБит 6 ... 15 = измеряемое значение

Структура технологических данных E -

Бит 0 = дискретный сигнал QL1 (AFC Q1 выход)Бит 1 = дискретный сигнал QL2 (AFC Q2 выход)Бит 2 ... 15 = измеряемое значение времени

ОПИСАНИЕ

Щелевой датчик Sick WF30-40B41CA70 (артикул 435302) представляет собой промышленное устройство для оптического обнаружения объектов. Датчик имеет вилочную форму корпуса с шириной щели 30 мм и глубиной 42 мм, что позволяет детектировать объекты размером от 0,2 мм. В качестве источника света используется инфракрасный светодиод.

Устройство оснащено интерфейсом IO-Link V1.1 с поддержкой COM2 (38,4 kBaud) и временем цикла 2,3 мс. Настройка датчика осуществляется с помощью кнопки (чувствительность, срабатывание при наличии/отсутствии света) или кабеля (динамическое обучение), поддерживая 1-точечное, 2-точечное и динамическое обучение. Функция выходного сигнала «СВЕТЛО/ТЕМНО» устанавливается клавишей, а переключающий выход выполнен по схеме PUSH/PULL.

Датчик работает от напряжения 10 V DC до 30 V DC, потребляя ток до 20 мА. Частота переключения составляет 15 кГц. Устройство обладает классом защиты IP65, что обеспечивает устойчивость к пыли и влаге, и имеет алюминиевый корпус. Рабочий температурный диапазон составляет от –20 °C до +60 °C. Встроенные схемы защиты включают защиту от переполюсовки, короткого замыкания и подавление импульсных помех.

Данный щелевой датчик подходит для применения в автоматизированных системах, где требуется точное и надежное обнаружение объектов в условиях промышленной эксплуатации. Он сертифицирован по стандарту CE и поставляется с гарантией 12 месяцев.
