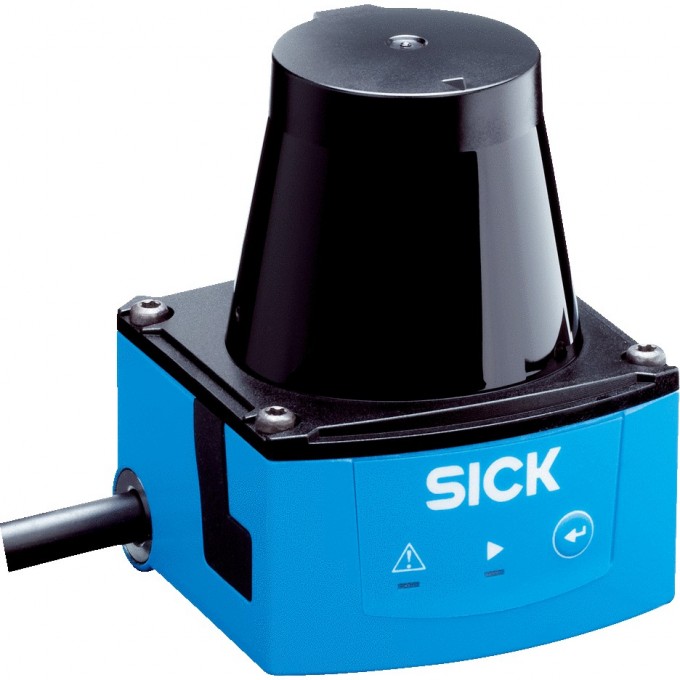

Датчик 2D-LiDAR SICK TIMS02 438522
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик 2D-LiDAR Sick TIM310-0130000S02 (артикул 1069932) предназначен для применения внутри помещений (Indoor). Устройство использует принцип измерения HDDM и инфракрасный источник света (850 nm) с классом лазера 1 (IEC 60825-1:2014, EN 60825-1:2014).
Датчик обеспечивает горизонтальный угол сканирования 270° с частотой 15 Hz и угловым разрешением 1°. Рабочая область составляет от 0,05 m до 4 m. При диффузном отражении 10% дальность достигает 2 m. Устройство оснащено 4 переключающими входами и 3 переключающими выходами (NPN, дополнительно 1 для сигнала «Device Ready»), а также оптической индикацией состояния с помощью 2 LED.
Модель TIM310-0130000S02 имеет встроенное приложение для анализа полей с возможностью настройки 16 тройных полей (48 полей), из которых одно тройное поле (3 поля) программируется непосредственно на сканере. Питание осуществляется от 9 V DC до 28 V DC, потребляемая мощность составляет 16 W при максимальной нагрузке выходов. Корпус светло-голубого цвета (RAL 5012) имеет степень защиты IP65 и класс защиты III.
Датчик работает в диапазоне температур от –10 °C до +50 °C, выдерживает температуру хранения от –30 °C до +70 °C и нечувствителен к внешним источникам света до 80 000 lx. Электрическое подключение осуществляется через свободные концы кабеля длиной 2,0 м. Вес устройства без соединительных кабелей составляет 150 g, габариты: 60 mm x 60 mm x 79 mm. Устройство соответствует стандартам электромагнитной совместимости IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005, виброустойчивости IEC 60068-2-6:2007 и ударопрочности IEC 60068-2-27:2008.
