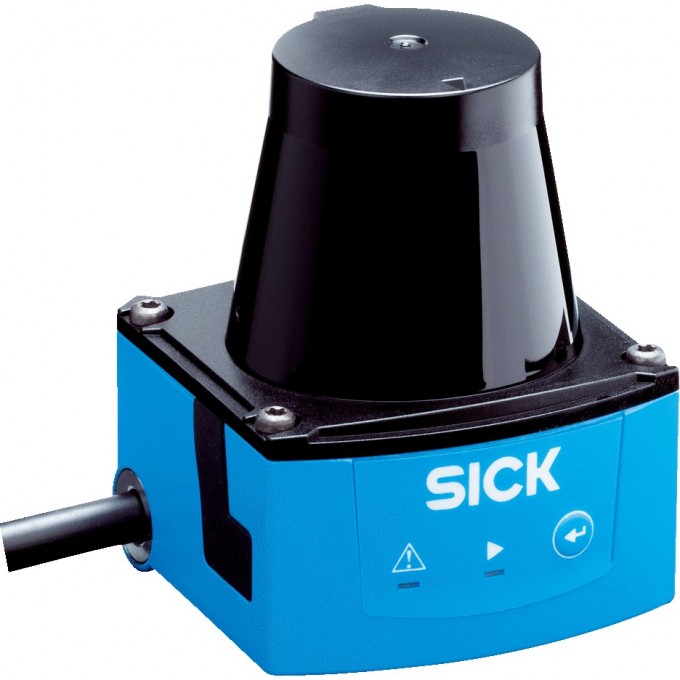

Датчик 2D-LiDAR SICK TiMS01 438528
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик 2D-LiDAR Sick TiM510-9950000S01 (артикул 438528) предназначен для использования внутри помещений (Indoor) и обеспечивает надежное измерение расстояний в диапазоне от 0,05 до 4 метров. Устройство использует инфракрасный источник света (850 nm) и соответствует классу лазерной безопасности 1 (IEC 60825-1:2014, EN 60825-1:2014). Принцип измерения HDDM+ обеспечивает высокую точность.
Датчик обладает горизонтальным углом сканирования 270° с угловым разрешением 1° и частотой сканирования 15 Гц. Рабочая область составляет от 0,05 м до 4 м, при этом для объектов с диффузным отражением 10% дальность достигает 2 м. Систематическая ошибка составляет ± 40 мм, статистическая ошибка — 30 мм. Устройство оснащено одним переключающим выходом (PNP) и поддерживает скорость передачи данных 460,8 кБод через Micro-USB.
Модель TiM510-9950000S01 подходит для различных задач обнаружения и измерения в условиях помещений, где требуется распознавание практически любой формы объекта. Встроенное приложение позволяет выводить результаты измерений, а функции AUX и настройки обеспечивают гибкость в эксплуатации. Датчик не является оборудованием для обеспечения безопасности в соответствии с действующими нормами машиностроения.
Электрическое подключение осуществляется через кабель с 12-контактным штекером М12 (0,3 м) и гнездо Micro-USB. Датчик работает от напряжения 9 В DC до 28 В DC с потребляемой мощностью около 4 Вт. Корпус светло-голубого цвета (RAL 5012) имеет степень защиты IP65 и класс защиты III. Вес устройства без соединительных кабелей составляет 150 г, а габаритные размеры — 60 мм x 60 мм x 79 мм. Датчик устойчив к вибрациям (IEC 60068-2-6:2007) и ударам (IEC 60068-2-27:2008), а также нечувствителен к внешним источникам света до 80 000 лк.
