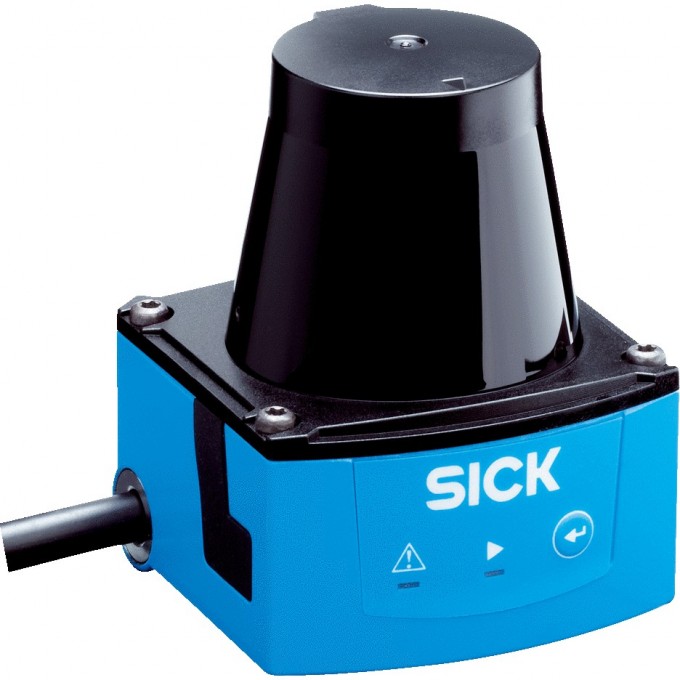

Датчик 2D-LiDAR SICK TIMS02 438521
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик 2D-LiDAR Sick TIM320-1131000S02 (артикул 438521) предназначен для использования внутри помещений. Устройство работает на основе принципа измерения HDDM+ с использованием инфракрасного источника света (850 нм) и соответствует классу лазера 1 (IEC 60825-1:2014, EN 60825-1:2014). Датчик обеспечивает горизонтальный угол сканирования 270° с частотой 15 Гц и угловым разрешением 1°.
Рабочая область датчика составляет от 0,05 м до 4 м, при этом для диффузного отражения 10% дальность достигает 2 м. Устройство способно распознавать практически любую форму объекта. Систематическая ошибка составляет ±40 мм, статистическая ошибка — 30 мм. Датчик оснащен встроенным приложением для анализа полей с гибкими настройками, поддерживающим 16 тройных полей (48 полей, из них 1 тройное с возможностью программирования прямо на сканере).
Модель TIM320-1131000S02 имеет 4 переключающих входа и 3 переключающих выхода (NPN, дополнительно 1 для сигнала «Device Ready»). Время задержки и время выдержки настраиваются в диапазоне от 67 мс до 30 000 мс и от 67 мс до 10 000 мс соответственно. Электрическое подключение осуществляется через 12-контактный штекер M12 длиной 0,8 м. Питание датчика осуществляется от 9 В DC до 28 В DC, потребляемая мощность составляет 16 Вт при максимально нагруженных переключающих выходах.
Корпус датчика светло-голубого цвета (RAL 5012) имеет степень защиты IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013) и класс защиты III (IEC 61140:2016-1). Устройство весит 150 г без соединительных кабелей и имеет размеры 60 мм x 60 мм x 79 мм. Диапазон рабочих температур составляет от –10 °C до +50 °C, температура хранения — от –30 °C до +70 °C. Датчик устойчив к внешним источникам света до 80 000 лк и соответствует стандартам ЭМС IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005, виброустойчивости IEC 60068-2-6:2007 и ударопрочности IEC 60068-2-27:2008. Гарантия на продукцию составляет 12 месяцев, имеется сертификат CE.
