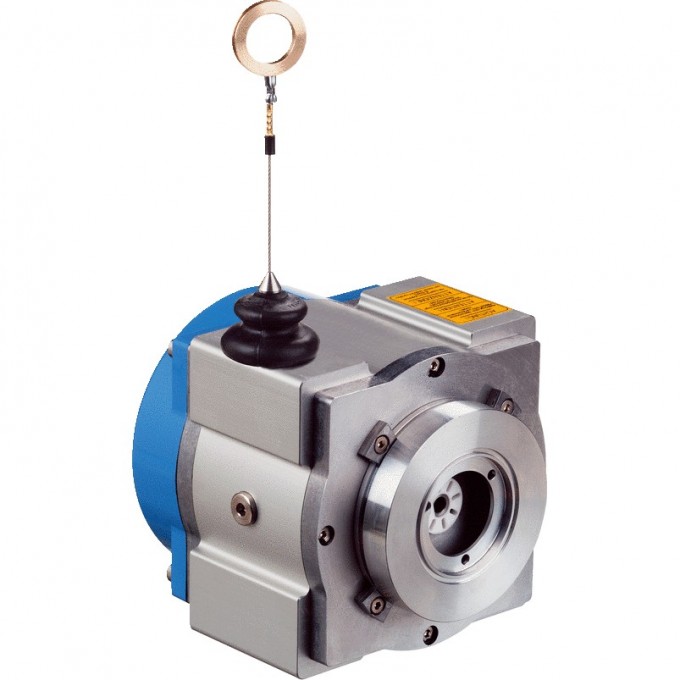

Механизм тросовой тяги SICK MRA-FD1 440310

Механизм тросовой тяги Sick MRA-F130-430D1 (артикул 6029792) предназначен для точного измерения линейных перемещений в диапазоне от 0 до 30 метров. Данное устройство относится к серии HighLine и оснащено зажимным фланцем для вала диаметром 10 мм. Оно является дополнительным комплектующим элементом и поставляется без энкодера, что позволяет интегрировать его с различными системами измерения.

Конструкция механизма включает измерительный трос из стального гибкого многопроволочного провода (нержавеющая сталь 1.4401 V4А) диаметром 0,81 мм. Корпус пружины выполнен из пластика, а корпус тросового механизма — из анодированного алюминия и пластика. Длина вытянутого троса на один оборот составляет 332,4 мм, при этом фактическая длина вытянутого троса достигает 30,2 метра. Механизм способен работать при ускорении троса до 15 м/с² и скорости регулирующего воздействия до 6 м/с.

Механизм тросовой тяги MRA-F130-430D1 подходит для использования в промышленных условиях благодаря классу защиты IP64 и широкому диапазону рабочих температур от –30 °C до +70 °C. Типичный срок службы тросового механизма составляет 1 000 000 циклов, однако этот показатель может варьироваться в зависимости от условий эксплуатации, таких как окружающая среда, условия установки, используемый диапазон измерений, скорость перемещения и ускорение.

Устройство поставляется без энкодера, что обеспечивает гибкость в выборе подходящего датчика для конкретного применения. Разрешение системы определяется по формуле: длина вытянутого троса на один оборот, деленная на количество шагов на оборот энкодера. Продукт имеет сертификацию CE и обеспечивается гарантией 12 месяцев.
