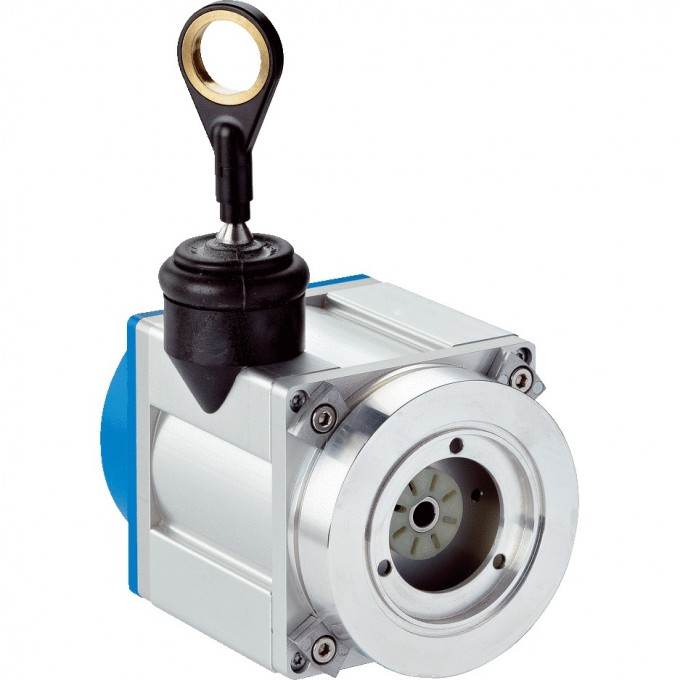

Тросовый механизм SICK MRA-FD2 440300

Тросовый механизм Sick MRA-F130-105D2 предназначен для измерения линейных перемещений в диапазоне от 0 до 5 метров. Механизм относится к серии HighLine и разработан для использования с сервофланцем, имеющим вал диаметром 6 мм. Данное устройство поставляется без энкодера, что позволяет пользователю выбрать подходящий датчик отдельно.

Конструкция механизма включает измерительный трос из стального гибкого многопроволочного провода (нержавеющая сталь 1.4401 V4А) диаметром 1,35 мм. Корпус пружины выполнен из пластика, а корпус тросового механизма — из анодированного алюминия и пластика. Усилие возвратной пружины составляет от 15 до 20 Н, что обеспечивает стабильное натяжение троса. Длина вытянутого троса на один оборот составляет 334,1 мм, а фактическая длина вытянутого троса — 5,2 метра.

Механизм способен работать при скорости регулирующего воздействия до 10 м/с и ускорении троса до 70 м/с². Класс защиты механизма IP64 обеспечивает защиту от пыли и брызг воды. Диапазон рабочих температур составляет от –30 °C до +70 °C. Типичный срок службы тросового механизма — 1 000 000 циклов, зависящий от условий эксплуатации, таких как тип нагрузки, условия окружающей среды, установка, используемый диапазон измерений, скорость и ускорение.

Вес тросового механизма составляет 2,8 кг, а вес измерительного троса — 7,1 г/м. Продукт сертифицирован по стандарту CE. Гарантия на изделие составляет 12 месяцев. Комплект поставки не включает энкодер.
