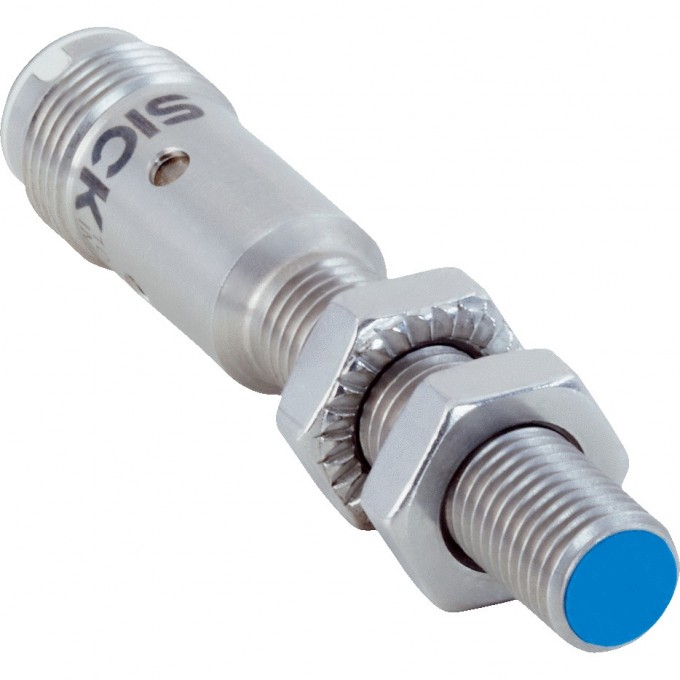

ХАРАКТЕРИСТИКИ
Материал корпуса
- Нержавеющая сталь, V2A (1.4305)
Тип подключения
- Разъем M12, 4-контактный
Тип корпуса
- Цилиндрический с резьбой
Расстояние срабатывания Sn
- 0 мм ... 2 мм
Расстояние срабатывания обеспечено Sa
- 1.62 мм
Частота переключения
- 1000 Гц
Переключающий выход
- PNP
Функция выхода
- Нормально закрытый / Нормально открытый
Электрическое исполнение
- Постоянный ток, 4-проводный
Гистерезис
- Программируемый
Отклонение температуры (от Sr)
- ± 10 %
ЭМС
- Согласно EN 60947-5-2
Ударопрочность и виброустойчивость
- 100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/60 г
Диапазон температур при работе
- –40 °C ... +75 °C
Материал, активная поверхность
- Пластик, LCP
Полезная длина резьбы
- 32 мм
Комплект поставки
- Крепёжная гайка, нержавеющая сталь V2A, с блокирующим зубчатым зацеплением (2 шт.)
Нержавеющая сталь (V2A)
- Ок. 0,7
Макс. момент затяжки
- 14 Нм
MTTFd: время до опасного выхода из строя
- 860 лет
Интерфейс связи
- IO-Link V1.1
Коммуникационный интерфейс, детальное описание
- COM2 (38.4 kBaud)
Длина технологических данных
- 32 Bit
Структура технологических данных
- Бит 0 = дискретный сигнал QL1, Бит 1 = дискретный сигнал QL2, Бит 2 = дискретный сигнал QInt3, Бит 3 = дискретный сигнал QInt4, Бит 18 ... 31 = значение времени
Свойства переключения по выбору
- Программируемый
Особые свойства
- Smart Task, Устойчивость к воздействию охлаждающих и смазочных материалов
Количество точек переключения
- До 4 настраиваемых точек переключения или окон
Режимы переключения
- Single point, Window mode, Two point mode, визуальная сигнализация при настройке
Частота переключения Qint.1 / Qint.2на контакте 2
- 1.000 Hz
Выход Q/C
- Переключающий выход или режим IO-link
Выход MFC
- Переключающий выход или вход
Диагностика
- Температура чипа
Конфигурация контакта 2
- Внешний вход, обучение, дискретный сигнал
Точность обучения
- +/- 3 % от Sr
Разрешение, типичное (диапазон)
- 5 мкм (0 мм ... 0.5 мм), 20 мкм (0.5 мм ... 1.5 мм), 50 мкм (1.5 мм ... 2 мм)
Разрешение, максимальное (диапазон)
- 10 мкм (0 мм ... 0.5 мм), 40 мкм (0.5 мм ... 1.5 мм), 50 мкм (1.5 мм ... 2 мм)
Заданное значение 1
- 2 мм
Заданное значение 2
- 1.5 мм
Заданное значение 3
- 1 мм
Заданное значение 4
- 0.5 мм
Обозначение интеллектуальной задачи
- Измерение времени + устранение дребезга
Логическая функция
- Окно, Прямой
Функция таймера
- Деактивирован, Задержка включения, Задержка выключения, Замедление включения и выключения, Импульс (One Shot)
Минимальное время между двумя событиями процесса
- SIO Logic: 0.5 мс; IOL: 0.5 мс
Время устранения дребезга, макс
- SIO Logic: 30 с; IOL: 30 с
Дискретный сигнал QL1
- Устройство переключения выходного сигнала (в зависимости от установленного предельного значения)
Дискретный сигнал QL2
- Устройство переключения выходного сигнала (в зависимости от установленного предельного значения)
Измеряемое значение
- Измеренного значения времени
Настройки по умолчанию
- Точка переключения 1: заданное значение 1, Выход: нормально открытый, Конфигурация контакта 2: вход
Точность измерения времени
- SIO Logic: (-1.2 ... 0) x временная база ± 1 % измеренного значения времени; IOL: (-1.2 ... 0) x временная база ± 1 % измеренного значения времени
Разрешение измеренного значения времени
- 1 мс
Материал активной поверхности
- Пластик, LCP
Коэффициент редукции (Нержавеющая сталь V2A)
- Ок. 0.7
Коэффициент редукции (Алюминий Al)
- Ок. 0.4
Коэффициент редукции (Медь Cu)
- Ок. 0.3
Коэффициент редукции (Латунь Ms)
- Ок. 0.4
Свойства переключения
- Программируемый
Точность измерения времени (например, для измеренного значения в
- Временная база 1 мс: –11,2 мс... 10 мс
Точность измерения времени (пример для 1 сек)
- Временная база 1 мс: –11.2 мс... 10 мс
