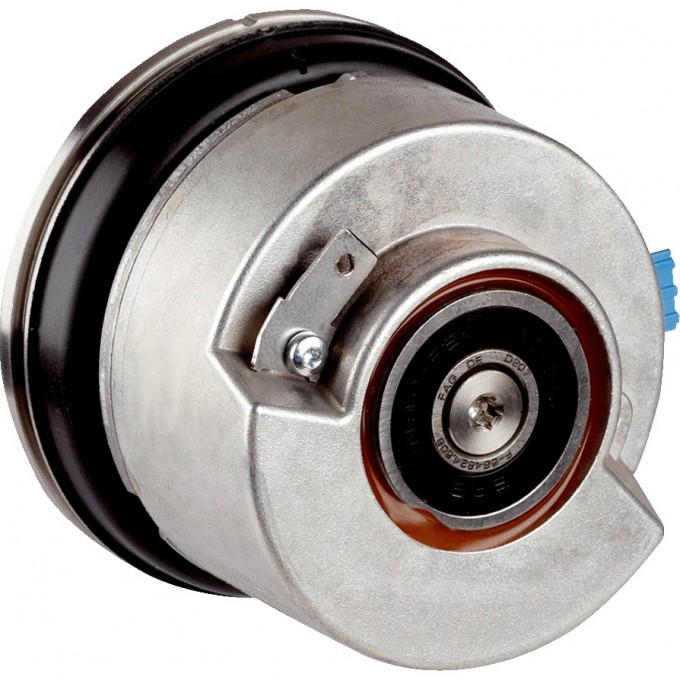

Датчик вращения системы обратной связи HIPERFACE® SICK SRS/SRM50 SRM50-HGA0-K22 429239
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик вращения Sick SRS/SRM50 SRM50-HGA0-K22 (артикул 1037080) предназначен для систем обратной связи двигателей и обеспечивает высокоточное определение положения и скорости вращения. Устройство оснащено интерфейсом связи HIPERFACE®, что гарантирует надежную передачу данных. Данная модель характеризуется высоким разрешением и широким диапазоном рабочих температур, что позволяет использовать её в различных промышленных условиях.
Датчик имеет конический вал и тип фланца/статорной муфты — опора вращающегося трансформатора. Он способен регистрировать 1024 синусоидальных/косинусоидальных периода на один оборот и 4096 абсолютно регистрируемых оборотов, что в сумме составляет 134 217 728 шагов. Интегральная нелинейность составляет типично ± 45 угл. сек., а дифференциальная нелинейность — ± 7 угл. сек. Подключение осуществляется через 8-контактный радиальный разъем.
Электрические характеристики включают диапазон напряжения питания от 7 до 12 В DC (рекомендуемое 8 В DC) и потребление тока 80 мА. Механические параметры включают момент инерции ротора 10 гсм², рабочий крутящий момент 0,2 Нсм и пусковой момент +0,4 Нсм. Допустимое радиальное перемещение вала составляет ± 0,6 мм, а осевое ± 0,95 мм. Срок службы шарикоподшипников достигает 3,6 x 10^9 оборотов.
Устройство обладает степенью защиты IP40 при установленном ответном штекере, что обеспечивает защиту от твердых частиц размером более 1 мм. Диапазон рабочей температуры составляет от –30 °C до +115 °C, а диапазон температуры хранения — от –40 °C до +125 °C. Датчик соответствует стандартам ЭМС EN 61000-6-2 и EN 61000-6-3, а также имеет сертификат CE. Гарантия на продукцию составляет 12 месяцев.
