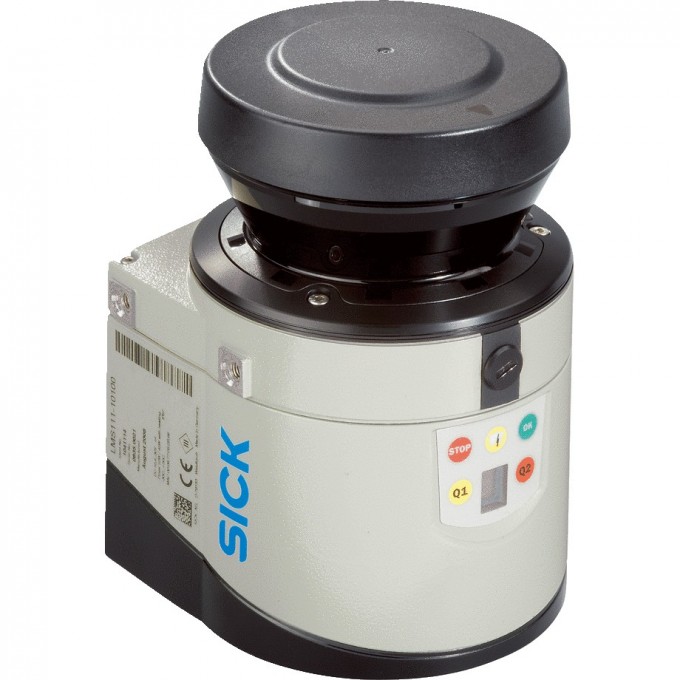

Датчик 2D-LiDAR SICK LMS 21937
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик 2D-LiDAR Sick LMS111-10100 (артикул 21937) предназначен для использования в промышленных условиях, в частности, на открытом воздухе (Outdoor). Устройство работает на основе инфракрасного источника света с длиной волны 905 нм, соответствующего классу лазера 1 по стандарту IEC 60825-1:2014. Датчик обеспечивает горизонтальный угол сканирования 270° с частотой 25 Гц или 50 Гц и угловым разрешением 0,25°/0,5°.
Рабочая область датчика составляет от 0,5 м до 20 м, при этом для объектов с диффузным отражением 10% дальность достигает 18 м, а для 90% — 20 м. Устройство оснащено функцией обогрева и коррекции при тумане, что повышает надежность работы в сложных погодных условиях. Датчик способен обрабатывать до двух эхосигналов и распознавать практически любую форму объекта. Систематическая ошибка составляет ±30 мм, статистическая — 12 мм.
LMS111-10100 имеет встроенное приложение для анализа полей с возможностью настройки до 10 гибких полей и одновременной обработки 10 случаев. Коммуникация осуществляется через OPC с поддержкой скорости передачи данных от 9,6 кБод до 115,2 кБод. Датчик оснащен 2 цифровыми входами, 2 входами энкодера и 3 переключающими выходами. Для визуальной индикации предусмотрен 7-сегментный индикатор и 5 светодиодов, отображающих статус устройства, предупреждения о загрязнении и состояние выхода.
Электрическое подключение осуществляется через круглый штекерный соединитель M12. Диапазон напряжения питания составляет от 10,8 В DC до 30 В DC, при этом типичное потребление мощности составляет 8 Вт, а с включенным нагревателем — 35 Вт. Корпус серого цвета (RAL 7032) имеет степень защиты IP67, что обеспечивает устойчивость к пыли и воде. Устройство соответствует классу защиты III и может эксплуатироваться в диапазоне температур от –30 °C до +50 °C. Вес датчика составляет 1,1 кг, размеры — 105 мм x 102 мм x 162 мм.
