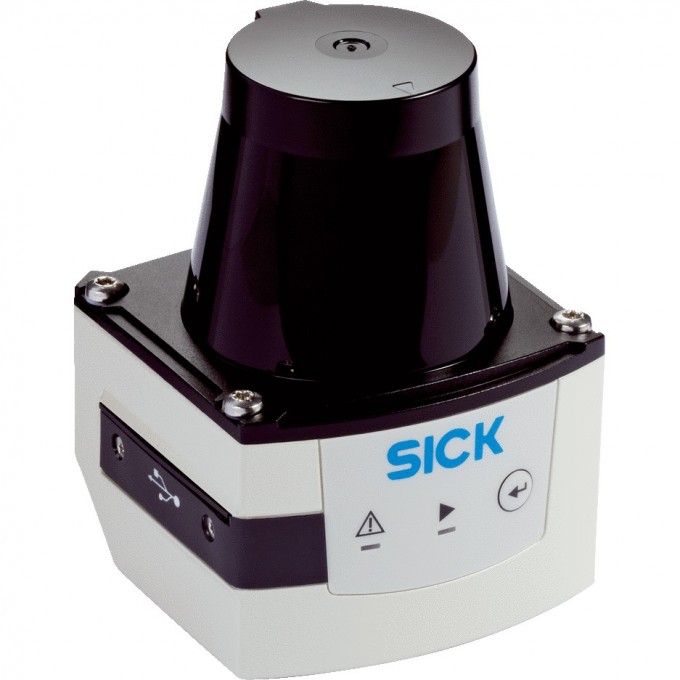

Датчик 2D-LiDAR SICK TIM 438529

Датчик 2D-LiDAR Sick TIM551-2050001 предназначен для измерения расстояний и обнаружения объектов в различных условиях. Устройство использует принцип измерения HDDM и инфракрасный источник света (850 nm) класса 1, обеспечивая горизонтальный угол сканирования 270° с угловым разрешением 1° и частотой сканирования 15 Hz. Рабочая область датчика составляет от 0,05 до 10 метров, с возможностью обнаружения объектов при диффузном отражении 10% на расстоянии до 8 метров.

Модель TIM551-2050001 обладает систематической ошибкой ± 60 мм и статистической ошибкой 20 мм. Датчик оснащен одним переключающим выходом (PNP) и оптической индикацией состояния с помощью двух светодиодов. Электрическое подключение осуществляется через 4-контактный разъем M12 (Ethernet), 5-контактный штекер M12 (питание/синхронизация) и гнездо Micro-USB типа B для настройки. Устройство работает от напряжения 9 V DC до 28 V DC с типичной потребляемой мощностью 4 W.

Датчик разработан для наружного применения (Outdoor), имеет серый корпус (RAL 7032) и степень защиты IP67, что обеспечивает устойчивость к пыли и воде. Он соответствует классу защиты III и способен функционировать в диапазоне температур от –25 °C до +50 °C. Устройство обладает нечувствительностью к внешним источникам света до 80 000 lx и устойчиво к вибрациям (IEC 60068-2-6:2007) и ударам (IEC 60068-2-27:2008).

Габариты датчика составляют 60 мм x 60 мм x 86 мм при весе 250 г без соединительных кабелей. Встроенное приложение позволяет выводить результаты измерений, а функция AUX и настройка доступны через Micro-USB. Датчик не является оборудованием для обеспечения безопасности в соответствии с действующими нормами безопасности в области машиностроения.
