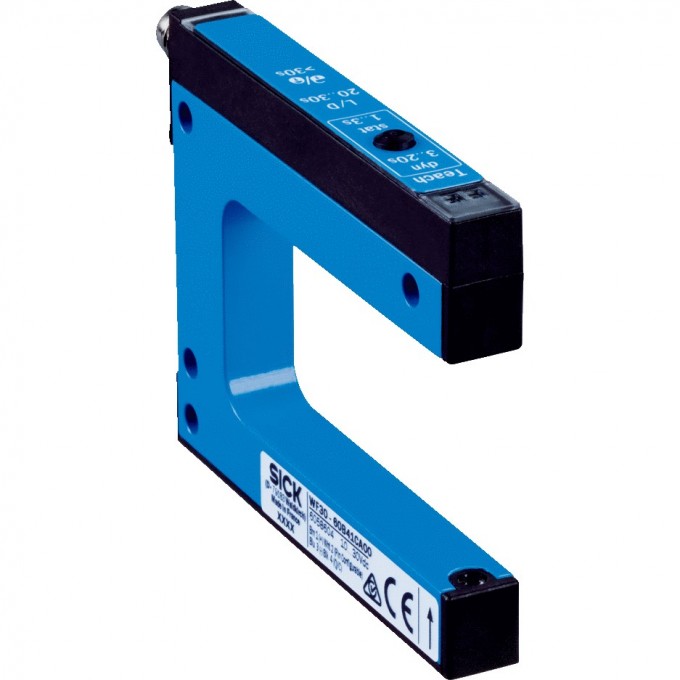

Щелевой датчик оптического обнаружения SICK WFB41CA71 435304

Артикул: 435304

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Гарантия

- 12 месяцев

Сертификаты

- CE

Оценка

- 46 µs

Источник света

- Светодиод, Инфракрасный свет

Остаточная пульсация

- < 10 %

Время инициализации

- 40 ms

Материал корпуса

- Алюминий

Тип подключения

- Разъем M8, 4-конт

Вес

- Ок. 36 g ... 160 g

Потребление тока

- 20 mA

Тип защиты

- IP65

Класс защиты

- III

Диапазон температур при хранении

- –30 °C ... +80 °C

Частота переключения

- 15 kHz

Переключающий выход

- PUSH/PULL

Диапазон температур при работе

- –20 °C ... +60 °C

№ файла UL

- NRKH.E191603

Размеры (Ш x В x Г)

- 10 mm x 60 mm x 57 mm

Форма корпуса (выход света)

- Вилочная форма

Настройка

- Кнопка настройки (Настройка, чувствительность, срабатывание при наличии/отсутствии света, блокировка кнопок), Кабель (динамическое обучение)

Тип переключения

- СВЕТЛО/ТЕМНО

Схемы защиты

- Uв-подключения с защитой от переполюсовки, Выход Q с защитой от короткого замыкания, Подавление импульсных помех

Устойчивость к сотрясениям

- Согласно EN 60068-2-27

Метод настройки

- 1-точечное обучение, 2-точечная настройка, Динамическое обучение

Неустойчивость

- 17 µs

Выходной ток Iмакс

- 100 mA

Вход, настройка (ET)

- Teach: U > 5 V ... < UV, Run: U < 4 V

Функция выходного сигнала

- «СВЕТЛО/ТЕМНО» устанавливается клавишей

Интерфейс связи

- IO-Link V1.1

Коммуникационный интерфейс, детальное описание

- COM2 (38,4 kBaud)

Принцип действия

- Принцип оптического обнаружения

Ширина щели

- 50 mm

Глубина щели

- 42 mm

Минимальный размер детектируемого объекта (MDO)

- 0,2 mm

Функции IO-Link

- Advanced

Расширенные функции

- Высокоскоростной счётчик + децентрализованное устранение дребезга

Стабильность времени отклика

- ± 20 µs

Дискретный выход (напряжение)

- Push/Pull: High = UV - < 2 В / Low: ? 2 В

Нечувствительность ко внешним источникам света

- Солнечный свет: ? 10.000 lx

Время цикла

- 2,3 ms

Длина технологических данных

- 16 Bit

Структура технологических данных

- А: Бит 0 = дискретный сигнал QL1, Бит 1 = дискретный сигнал QL2, Бит 2 = не используется, Бит 3 = проводится Teach, Бит 4 ... 15 = пустой; В: Бит 0 = дискретный сигнал QL1, Бит 1 = сигнал тревоги качества процесса, Бит 2 = не используется, Бит 3 = проводится Teach, Бит 4 ... 15 = пустой; С: Бит 0 = дискретный сигнал QL1, Бит 1 = дискретный сигнал QL2, Бит 2 = не используется, Бит 3 = проводится Teach, Бит 4 ... 5 = пустой, Бит 6 ... 15 = измеряемое значение; D: Бит 0 = дискретный сигнал QL1, Бит 1 = сигнал тревоги качества процесса, Бит 2 = не используется, Бит 3 = проводится Teach, Бит 4 ... 5 = пустой, Бит 6 ... 15 = измеряемое значение; E: Бит 0 = дискретный сигнал QL1 (AFC Q1 выход), Бит 1 = дискретный сигнал QL2 (AFC Q2 выход), Бит 2 ... 15 = численное значение

Структура технологических данных А

- Бит 0 = дискретный сигнал QL1Бит 1 = дискретный сигнал QL2Бит 2 = не используетсяБит 3 = проводится TeachБит 4 ... 15 = пустой

Структура технологических данных В

- Бит 0 = дискретный сигнал QL1Бит 1 = сигнал тревоги качества процессаБит 2 = не используетсяБит 3 = проводится TeachБит 4 ... 15 = пустой

Полевая шина, промышленная шина

- IO-Link

Тип интеграции в шину

- Интегрирована в датчик

Структура технологических данных С

- Бит 0 = дискретный сигнал QL1Бит 1 = дискретный сигнал QL2Бит 2 = не используетсяБит 3 = проводится TeachБит 4 ... 5 = пустойБит 6 ... 15 = измеряемое значение

Структура технологических данных D

- Бит 0 = дискретный сигнал QL1Бит 1 = сигнал тревоги качества процессаБит 2 = не используетсяБит 3 = проводится TeachБит 4 ... 5 = пустойБит 6 ... 15 = измеряемое значение

Структура технологических данных E

- Бит 0 = дискретный сигнал QL1 (AFC Q1 выход)Бит 1 = дискретный сигнал QL2 (AFC Q2 выход)Бит 2 ... 15 = численное значение

Особенность

- Щелевые

Особенность

- Оптического обнаружения

ОПИСАНИЕ

Щелевой датчик Sick WF50-40B41CA71 (артикул 435304) представляет собой устройство оптического обнаружения, разработанное для точного контроля положения объектов. Датчик имеет вилочную форму корпуса с шириной щели 50 мм и глубиной 42 мм, что позволяет обнаруживать объекты размером от 0,2 мм. Источником света служит инфракрасный светодиод.

Устройство поддерживает различные методы настройки, включая 1-точечное и 2-точечное обучение, а также динамическое обучение, которые активируются с помощью кнопки настройки или кабеля. Функция выходного сигнала «СВЕТЛО/ТЕМНО» устанавливается клавишей. Датчик оснащен интерфейсом IO-Link V1.1 с расширенными функциями, такими как высокоскоростной счётчик и децентрализованное устранение дребезга. Напряжение питания составляет от 10 до 30 В постоянного тока, а частота переключения достигает 15 кГц.

Модель WF50-40B41CA71 предназначена для применения в промышленных условиях, где требуется высокая точность и надежность обнаружения мелких объектов. Благодаря компактным размерам (10 x 60 x 57 мм) и классу защиты IP65, датчик подходит для использования в ограниченных пространствах и в условиях воздействия пыли и влаги. Корпус выполнен из алюминия, что обеспечивает прочность и долговечность.

Датчик подключается через 4-контактный разъем M8 и имеет схемы защиты от переполюсовки и короткого замыкания. Рабочий температурный диапазон составляет от –20 °C до +60 °C. Устройство сертифицировано по стандарту CE и соответствует требованиям UL (файл NRKH.E191603). Гарантия на продукт составляет 12 месяцев.
