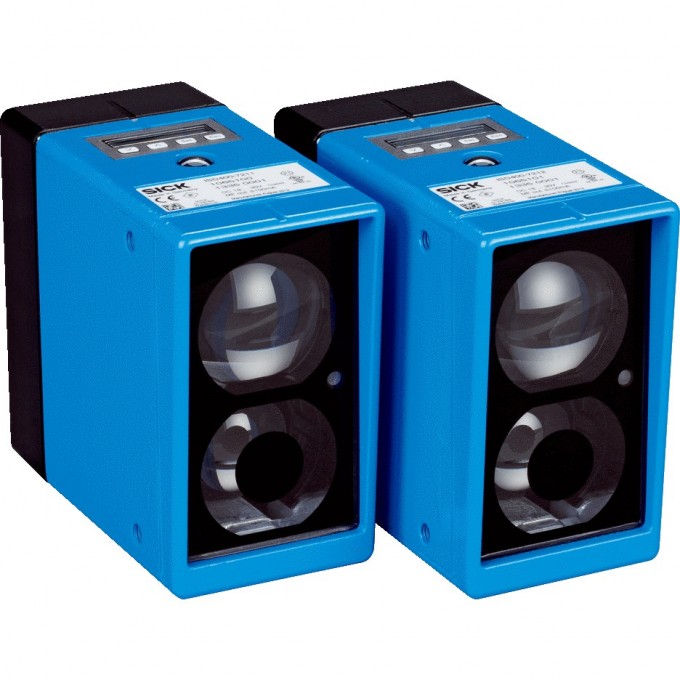

Оптическая передача данных SICK ISD400 ISD 433297

Оптическая передача данных Sick ISD400 ISD400-7222 (артикул 433297) представляет собой устройство для беспроводной передачи данных на основе лазерной технологии. Модель ISD400-7222 работает на частоте F2, что позволяет ей функционировать в паре с устройством, использующим частоту F1 (ISD400-7xx1), для создания полноценного канала связи. Устройство обеспечивает дальность передачи от 0,2 до 150 метров.

Передача данных осуществляется со скоростью 100 Мбит/с. В качестве источника света используются красный лазер (660 нм) и инфракрасный лазер (785 нм), соответствующие классу лазера 1M согласно IEC 60825-1:2014. Устройство имеет угол раскрытия 1° для передатчика и 1,5° для приемника, а типичный размер светового пятна составляет 1,75 м на расстоянии 100 м. Подключение осуществляется через один 4-контактный разъем Ethernet M12 (D-кодированный) и один 4-контактный штекер питания M12 (A-кодированный).

Прибор предназначен для работы в широком диапазоне температур: от –40 °C до +55 °C с нагревателем и от –40 °C до +75 °C с охлаждающим корпусом. Корпус выполнен из материала AlSi12 и имеет степень защиты IP65. Устройство поддерживает различные протоколы технологии Ethernet, такие как PROFINET, PROFIsafe, EtherNet/IP, EtherCAT, TCP/IP, благодаря передаче без жесткой привязки к протоколу.

Напряжение питания составляет 18 V ... 30 V постоянного тока. Цифровой вход используется для деактивации передатчика при уровне Uv. Устройство весит около 800 грамм и соответствует стандартам электромагнитной совместимости EN 61000-6-2, EN 61000-6-4. Максимальная относительная влажность воздуха без образования конденсата составляет 90%.
