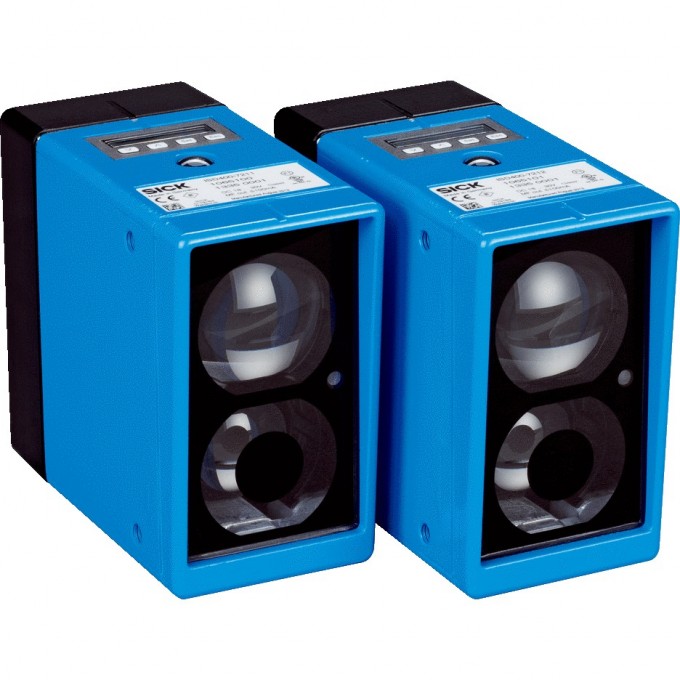

Оптическая передача данных SICK ISD 433301
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптическая передача данных Sick ISD400-7322 (артикул 1071581) является частью серии ISD400/ISD400 Pro и предназначена для высокоскоростной беспроводной передачи данных. Устройство обеспечивает дальность передачи от 0,2 до 200 метров со скоростью 100 Мбит/с. Прибор использует лазерные источники света красного (660 нм) и инфракрасного (785 нм) диапазонов, относящиеся к классу 1M по IEC 60825-1:2014, EN 60825-1:2014.
Устройство оснащено цифровым входом для деактивации передатчика при низком или высоком уровне сигнала. Типовой размер светового пятна составляет 1,75 м на расстоянии 100 м. Угол раскрытия передатчика равен 1°, приемника – 1,5°. Питание осуществляется от постоянного тока в диапазоне 18 V до 30 V. Корпус выполнен из AlSi12, обеспечивая защиту класса IP65 и III. Подключение осуществляется через разъем Ethernet M12 (4-конт., D-кодир.) и штекер питания M12 (4-конт., A-кодир.).
ISD400-7322 поддерживает двухтактный режим работы (PNP/NPN) и функцию активации выхода при низком или высоком уровне. Рабочий диапазон температур составляет от –40 °C до +55 °C с нагревателем и до +75 °C с охлаждающим корпусом. Устройство соответствует стандартам электромагнитной совместимости EN 61000-6-2 и EN 61000-6-4. Для создания канала передачи данных требуется пара устройств с разными частотами (F1 и F2).
Данное решение позволяет использовать различные протоколы технологии Ethernet, включая PROFINET, PROFIsafe, EtherNet/IP, EtherCAT и TCP/IP, благодаря передаче без жесткой привязки к протоколу. Устройство поставляется с гарантией 12 месяцев и имеет сертификат CE. Максимальная относительная влажность воздуха без образования конденсата составляет 90%.
