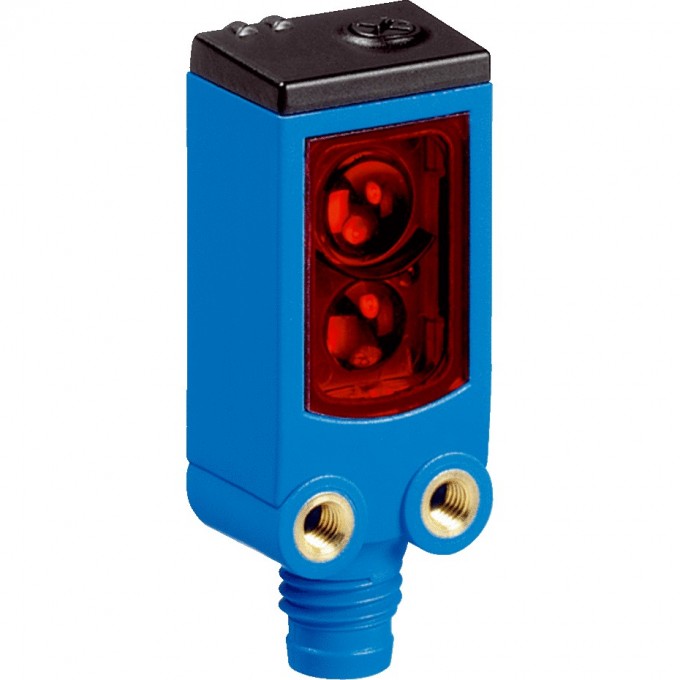

Фотоэлектрический датчик SICK W WTBN3171 434121
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Фотоэлектрический датчик Sick WTB4-3N3171 серии W4-3 представляет собой миниатюрное устройство с принципом отражения от объекта и подавлением заднего фона. Он предназначен для точного обнаружения различных объектов, включая перфорированные, объекты с допусками на положение и объекты малого размера. Датчик работает в диапазоне расстояний от 4 мм до 150 мм, используя видимый красный свет с длиной волны 650 нм.
Устройство оснащено светодиодом PinPoint в качестве источника излучения, обеспечивающим световое пятно размером 5 мм x 28 мм на расстоянии 50 мм. Настройка датчика осуществляется с помощью потенциометра с 5 оборотами. Электрические характеристики включают напряжение питания от 10 V DC до 30 V DC, потребление тока 20 мА и переключающий выход NPN с типом переключения СВЕТЛО. Время отклика составляет менее 0,5 мс, а частота переключения достигает 1000 Гц.
Корпус датчика выполнен из пластика ABS, а оптика — из PMMA, обеспечивая степень защиты IP67 и IP66. Датчик подключается через кабель с разъемом M8, 3-контактный, длиной 100 мм. Он обладает схемами защиты от переполюсовки (A), подавления импульсных помех (C) и защиты выходов от короткого замыкания (D). Диапазон рабочих температур составляет от –40 °C до +60 °C, что позволяет использовать его в различных условиях.
Модель WTB4-3N3171 имеет линейное световое пятно, что расширяет возможности применения. Устройство поставляется с гарантией 12 месяцев и соответствует стандартам CE. Вес датчика составляет 30 г, а его габаритные размеры — 16 мм x 39,5 мм x 12 мм.
