Датчик вращения системы обратной связи SICK SFM60-HRKB0K02 429113
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

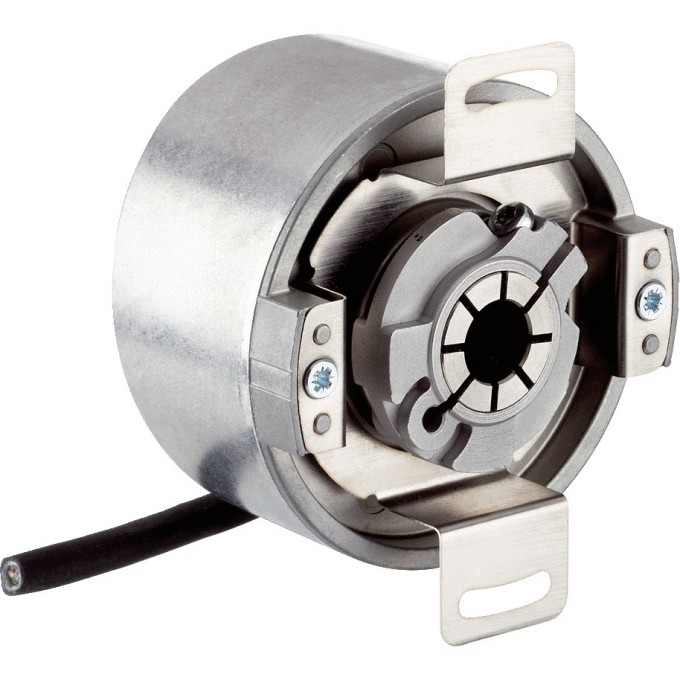

Датчик вращения SFM60-HRKB0K02 от Sick представляет собой компонент системы обратной связи двигателей, использующий интерфейс HIPERFACE®. Устройство предназначено для точного определения углового положения и скорости вращения вала. Модель SFM60-HRKB0K02 имеет глухой полый вал диаметром 14 мм, выполненный из нержавеющей стали, и корпус из алюминиевого литья. Датчик обеспечивает 1024 синусоидальных/косинусоидальных периода на один оборот и регистрирует до 4096 абсолютно регистрируемых оборотов.
Интерфейс HIPERFACE® обеспечивает надежную передачу данных. Электрическое подключение осуществляется через радиальный кабель длиной 1.5 метра с 8 жилами. Диапазон напряжения питания составляет от 7 до 12 В DC, при рекомендуемом напряжении 8 В DC и потреблении тока менее 80 мА без нагрузки. Общее количество шагов достигает 134 217 728, с измерительным шагом 0.3 угловых секунды при интерполяции синусоидальных и косинусоидальных сигналов. Интегральная нелинейность составляет ±45 угловых секунд, а дифференциальная нелинейность — ±7 угловых секунд.
Датчик SFM60-HRKB0K02 разработан для эксплуатации в широком температурном диапазоне от –40 °C до +115 °C. Степень защиты IP65 гарантирует устойчивость к пыли и струям воды при смонтированном состоянии. Устройство обладает высокой ударопрочностью (100 g, 6 ms) и вибростойкостью (20 g, 10 Hz ... 2000 Hz), что позволяет использовать его в промышленных условиях с повышенными механическими нагрузками. Срок службы шарикоподшипников составляет 3.6 x 10^9 оборотов.
Продукция поставляется с гарантией 12 месяцев. Датчик соответствует стандартам ЭМС EN 61000-6-2 и EN 61000-6-3 при условии правильной установки в электропроводящем корпусе с экранированным кабелем, подключенным к центральной точке заземления регулятора двигателя. Доступная область памяти составляет 1792 байта. Кривая кода возрастает при повороте вала по часовой стрелке.
