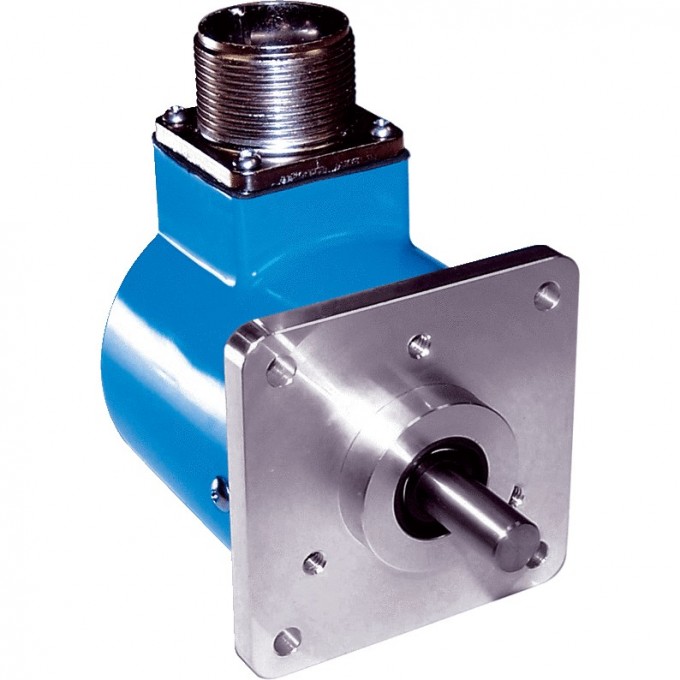

Датчик вращения SICK SRS50-HTA0-K21 с HIPERFACE® 429292
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик вращения Sick SRS50-HTA0-K21 с интерфейсом HIPERFACE® предназначен для систем обратной связи двигателей. Данная модель обеспечивает синусоидальные/косинусоидальные периоды на один оборот в количестве 1024 и имеет одно абсолютно регистрируемое количество оборотов. Общее количество шагов составляет 32768, что обеспечивает высокую точность измерения.
Устройство характеризуется интегральной нелинейностью ± 45 угл. секунд и дифференциальной нелинейностью ± 7 угл. секунд. Тип кодирования для абсолютного значения — двоичный, а кривая кода возрастает при вращении вала по часовой стрелке. Подключение осуществляется через 10-контактный разъем типа MS, радиальный. Диапазон напряжения питания составляет 7–12 В DC, при рекомендуемом напряжении 8 В DC и потреблении тока 80 мА.
Датчик оснащен сплошным валом и квадратным фланцем со статорной муфтой. Момент инерции ротора составляет 28,8 г·см², рабочий крутящий момент — 1 Н·см, а пусковой момент — +1,5 Н·см. Допустимая радиальная нагрузка на вал достигает 155 Н, осевая — 88 Н. Срок службы шарикоподшипников составляет 3,6 x 10^9 оборотов.
Устройство имеет степень защиты IP65 при установленном ответном штекере, что позволяет использовать его в условиях повышенной влажности и запыленности. Диапазон температуры хранения составляет от –40 °C до +85 °C. Датчик соответствует стандартам ЭМС EN 61000-6-2 и EN 61000-6-3, а также обладает ударопрочностью 100 g и вибростойкостью 20 g.
