Датчик вращения с HIPERFACE® SICK SFS/SFM60 SFM60-HLAB1K02 429141
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

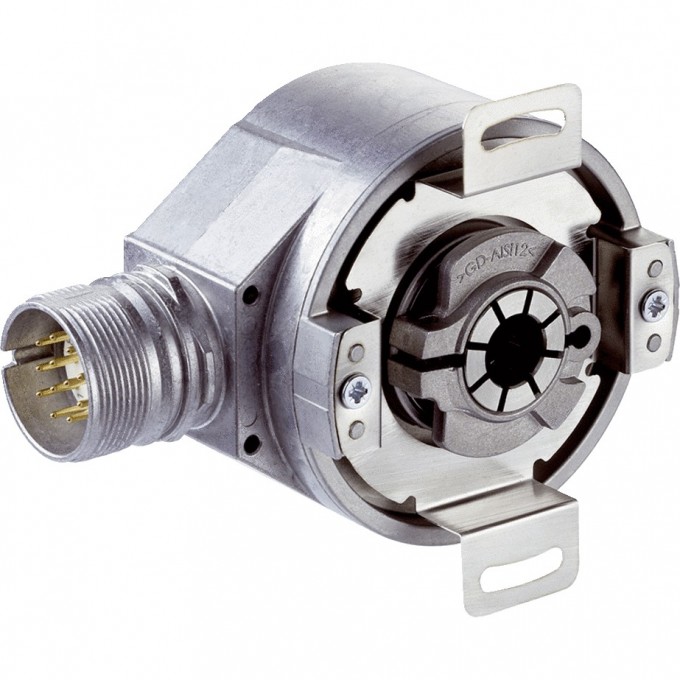

Датчик вращения Sick SFM60-HLAB1K02 (артикул 1055926) представляет собой компонент системы обратной связи двигателей с интерфейсом HIPERFACE®. Устройство предназначено для точного определения углового положения и скорости вращения вала. Модель оснащена глухим полым валом диаметром 10 мм, выполненным из нержавеющей стали, и корпусом из алюминиевого литья.
Датчик обеспечивает 1024 синусоидальных/косинусоидальных периода на один оборот и регистрирует до 4096 абсолютно регистрируемых оборотов, что в совокупности дает 134 217 728 общих шагов. Измерительный шаг составляет 0,3 угловых секунды при интерполяции сигналов. Питание осуществляется от 7 до 12 В DC, с рекомендуемым напряжением 8 В DC. Подключение производится через 12-контактный радиальный разъем M23.
Устройство обладает высокой устойчивостью к внешним воздействиям, работая в диапазоне температур от –40 °C до +115 °C. Степень защиты IP65 гарантирует защиту от пыли и водяных струй. Датчик выдерживает удары до 100 g и вибрации до 20 g в диапазоне частот 10–2000 Гц, что подтверждает его пригодность для эксплуатации в промышленных условиях.
Интегральная нелинейность составляет ± 45 угловых секунд, а дифференциальная нелинейность — ± 7 угловых секунд. Срок службы шарикоподшипников достигает 3,6 x 10^9 оборотов. Датчик сертифицирован по стандарту CE и соответствует требованиям ЭМС по EN 61000-6-2 и EN 61000-6-3. Доступная область памяти составляет 1792 байта.
