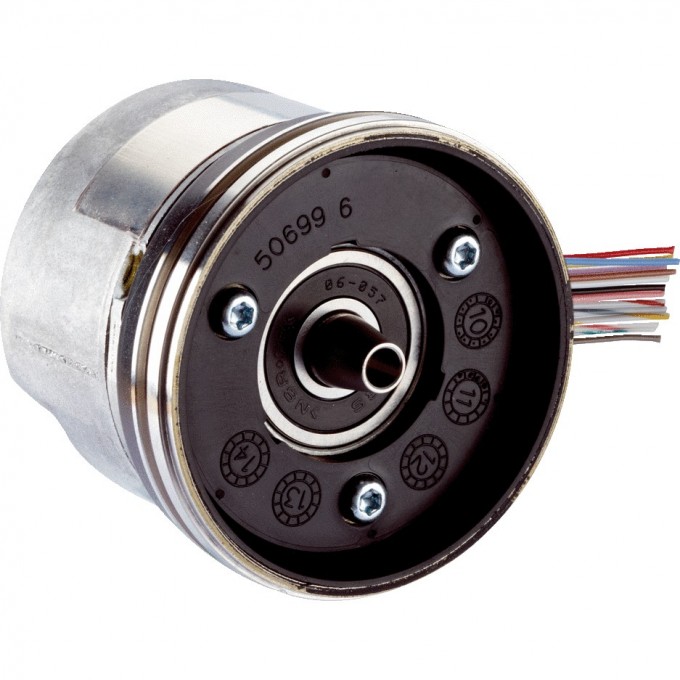

Датчик вращения инкрементальный SICK CFS50-AGV 21644

Артикул: 21644

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Гарантия

- 12 месяцев

Сертификаты

- CE

Тип подключения

- Многожильный гибкий провод, 15-контактный, радиальная

Вес

- 0,1 kg

Тип защиты

- IP40 (согласно IEC 60529)

ЭМС

- По EN 61000-6-2 и EN 61000-6-3 1)

Ударопрочность

- 100 g, 10 ms (согласно EN 60068-2-27)

Количество штрихов на один оборот

- 2.000 1)

Измерительный шаг

- 90° /количество штрихов

Коммутационные сигналы

- 4 Пары полюсов (см. диаграмму, другая коммутация по запросу)

Базовый сигнал, количество

- 1

Базовый сигнал, положение

- 90° электрические, логические соединения с A и B

Рабочая частота вращения

- 12.000 min??

Интерфейс связи

- Инкрементный

Коммуникационный интерфейс, детальное описание

- TTL

Диапазон напряжения питания

- 4,5 V DC ... 5,5 V DC

Исполнение вала

- Конический вал

Тип фланца / статорная муфта

- Опора вращающегося трансформатора

Размеры

- См. размерный чертеж

Момент инерции ротора

- 10 gcm?

Пусковой момент

- 0,4 Ncm

Допустимое перемещение вала элемента привода, статическое

- Радиальная± 0,75 mm осевая

Допустимое перемещение вала элемента привода, динамическое

- ± 0,1 mm радиальная± 0,2 mm осевая

Угловое перемещение перпендикулярно оси вращения, статическое

- ± 0,005 mm/mm

Угловое перемещение перпендикулярно оси вращения, динамическое

- ± 0,0025 mm/mm

Срок службы шарикоподшипников

- 3,6 x 10^9 оборотов

Диапазон рабочей температуры

- –20 °C ... +115 °C

Диапазон температуры хранения

- –40 °C ... +125 °C, без упаковки

Относительная влажность воздуха/образование конденсата

- 90 %, Образование конденсата не допускается

Диапазон частоты вибростойкости

- 20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

Особенность

- Вращения инкрементальные

ОПИСАНИЕ

Датчик вращения инкрементальный Sick CFS50-AGV02X04 (артикул 1055093) предназначен для систем обратной связи двигателей. Данная модель обеспечивает коммутацию и имеет 2000 штрихов на один оборот. Интерфейс связи TTL обеспечивает надежную передачу данных.

Устройство оснащено коническим валом и радиальным многожильным гибким проводом с 15 контактами для подключения. Диапазон напряжения питания составляет от 4,5 V DC до 5,5 V DC. Рабочая частота вращения достигает 12 000 об/мин, а выходной ток составляет 60 мА.

Датчик спроектирован для работы в широком температурном диапазоне от –20 °C до +115 °C и обладает степенью защиты IP40. Устойчивость к ударам составляет 100 g при 10 ms, а вибростойкость — 20 g в диапазоне от 10 Hz до 2000 Hz. Срок службы шарикоподшипников оценивается в 3,6 x 10^9 оборотов.

Соответствие стандартам ЭМС по EN 61000-6-2 и EN 61000-6-3 подтверждает его пригодность для промышленного применения. Гарантия на продукт составляет 12 месяцев, что подтверждает его надежность и качество.
