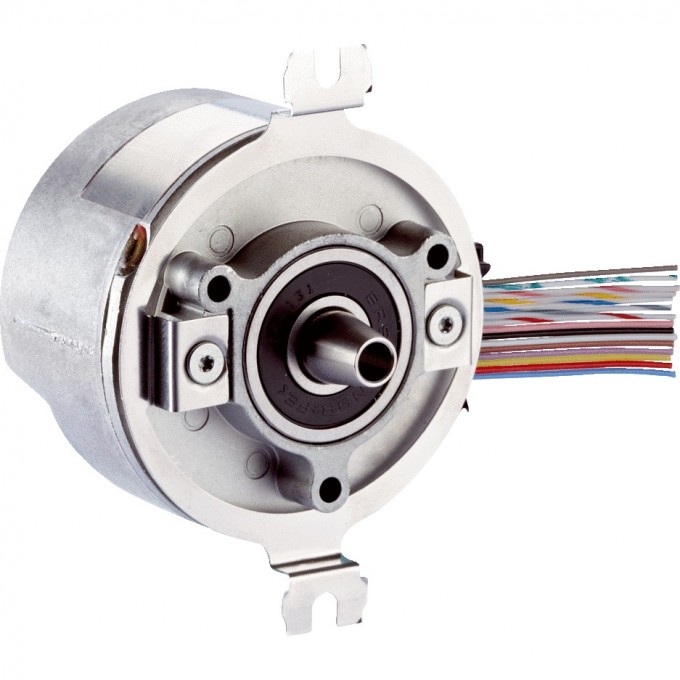

Датчик вращения инкрементальный SICK CFS50-AFV 21660
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик вращения инкрементальный Sick CFS50-AFV10X03 (артикул 21660) предназначен для использования в системах обратной связи двигателей. Он обеспечивает точное определение углового положения и скорости вращения, передавая инкрементальные сигналы с коммутацией. Данная модель от бренда Sick характеризуется количеством штрихов на один оборот в 1024 и имеет 3 пары полюсов для коммутационных сигналов. Устройство работает в диапазоне напряжения питания от 4,5 В DC до 5,5 В DC.
Датчик оснащен коническим валом и подключается посредством многожильного гибкого провода с 15 контактами. Интерфейс связи — инкрементный TTL. Рабочая частота вращения достигает 12 000 об/мин. Конструкция предусматривает опору на пружинную пластину для фланца/статорной муфты. Вес устройства составляет 0,1 кг, а момент инерции ротора — 10 gcm².
Устройство рассчитано на эксплуатацию в широком температурном диапазоне от –20 °C до +115 °C. Степень защиты IP40 по IEC 60529 обеспечивает базовую защиту от твердых частиц. Датчик обладает высокой устойчивостью к механическим воздействиям: ударопрочность составляет 100 g при 10 мс, а вибростойкость — 20 g в диапазоне 10 Гц до 2000 Гц.
Срок службы шарикоподшипников достигает 3,6 x 10^9 оборотов. Датчик соответствует стандартам ЭМС EN 61000-6-2 и EN 61000-6-3. В комплект поставки входит сам датчик. Гарантия на изделие составляет 12 месяцев. Продукт сертифицирован по стандарту CE.
