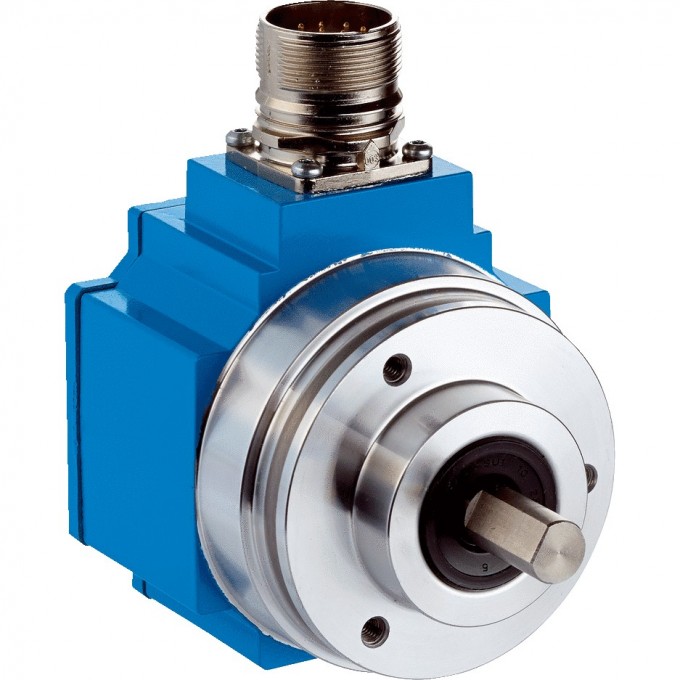

Датчик вращения HIPERFACE® SICK SRS/SRM50 SRM50-HWA0-K22 429255
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик вращения Sick SRM50-HWA0-K22 серии SRS/SRM50 является компонентом системы обратной связи двигателей и оснащен интерфейсом HIPERFACE®. Устройство предназначено для точного определения углового положения и скорости вращения, обеспечивая высокую информативность для систем управления. Модель характеризуется 1024 синусоидальными/косинусоидальными периодами на один оборот и способна регистрировать до 4096 абсолютных оборотов, что в совокупности дает 134 217 728 общих шагов.
Датчик имеет сплошной вал диаметром 10 мм и торцевой фланец со статорной муфтой для монтажа. Подключение осуществляется через 12-контактный разъем M23. Диапазон напряжения питания составляет от 7 до 12 В постоянного тока, при рекомендуемом значении 8 В. Потребление тока не превышает 80 мА. Устройство обладает степенью защиты IP65 при установленном ответном штекере и соответствует стандартам ЭМС EN 61000-6-2 и EN 61000-6-3.
Рабочий диапазон температур составляет от –30 °C до +85 °C, что позволяет использовать датчик в различных промышленных условиях. Интегральная нелинейность составляет типично ±45 угловых секунд, а дифференциальная нелинейность – ±7 угловых секунд. Датчик устойчив к ударам до 100 g (10 мс) и вибрациям до 20 g в диапазоне от 10 Гц до 2000 Гц. Срок службы шарикоподшипников достигает 3,6 x 10^9 оборотов.
Модель SRM50-HWA0-K22 поставляется с гарантией 12 месяцев и имеет сертификацию CE. Доставка осуществляется от 3 рабочих дней до склада в Германии. Доступная область памяти составляет 1792 байта, а тип кодирования абсолютного значения — двоичный. Кривая кода возрастает при вращении вала по часовой стрелке.
