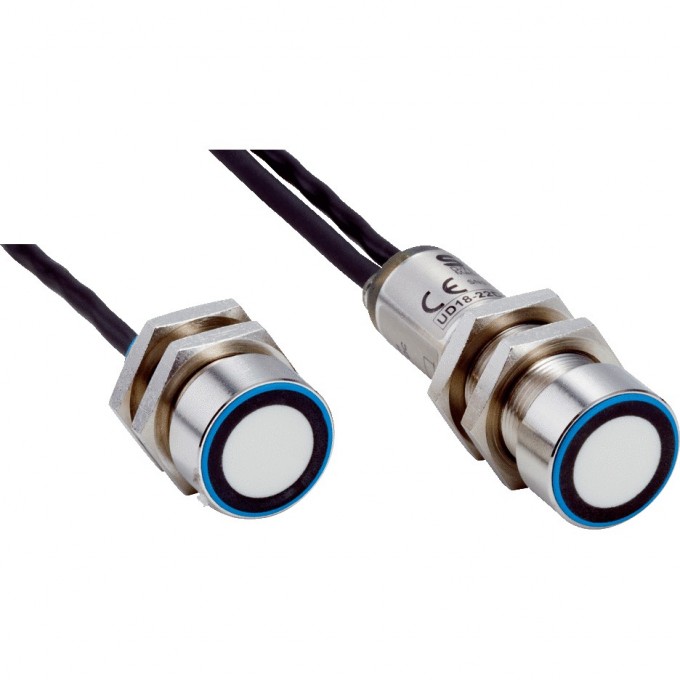

Датчик ультразвуковой SICK UDDC241 433328
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Ультразвуковой датчик Sick UD18-22DC241 (артикул 6058915) предназначен для определения наличия и толщины различных материалов. Он способен распознавать бумагу разной плотности (от 100 г/м² до 2000 г/м²), кашированные фольгой листовые материалы и пленки (до 5 мм), самоклеящиеся пленки, жесть (до 2 мм), гофрированный картон, японскую бумагу (васи), кремниевые пластины и печатные платы. Датчик обеспечивает монтажное расстояние от 30 мм до 70 мм с настройкой по умолчанию 50 мм ± 3 мм.
Устройство работает на ультразвуковой частоте 200 кГц и имеет разрешение в 1 слой материала. Частота переключения составляет 100 Гц, а время вывода — 5 мс (в режиме триггера менее 0,5 мс). Слепая зона датчика составляет 7 мм перед передатчиком и приемником. Датчик оснащен двумя переключающими выходами NPN: Q1 для обнаружения двойного слоя и Q2 для обнаружения отсутствия материала или одинарного слоя, с нормально закрытым контактом. Поддерживается питание постоянным током от 20 В до 30 В.
Корпус датчика выполнен в цилиндрической форме из никелированной латуни, PBT и PA, а УЗ-преобразователь изготовлен из пенополиуретана, эпоксидной смолы и стеклянных элементов. Подключение осуществляется через соединительный кабель со свободным концом длиной 2 м и кабели с разъемами M8 для передатчика и приемника. Датчик имеет степень защиты IP65 и класс защиты III, что позволяет использовать его в условиях с повышенной влажностью и пылью. Рабочий диапазон температур составляет от +5 °C до +60 °C.
Дополнительные функции включают три варианта уровней чувствительности, возможность программирования до четырех индивидуальных уровней чувствительности и их переключение в процессе работы. Настройка датчика возможна с помощью программного обеспечения Connect+. Индикация состояния осуществляется двумя светодиодами. Гарантия на продукт составляет 12 месяцев, а доставка осуществляется от 3 рабочих дней до склада в DE.
