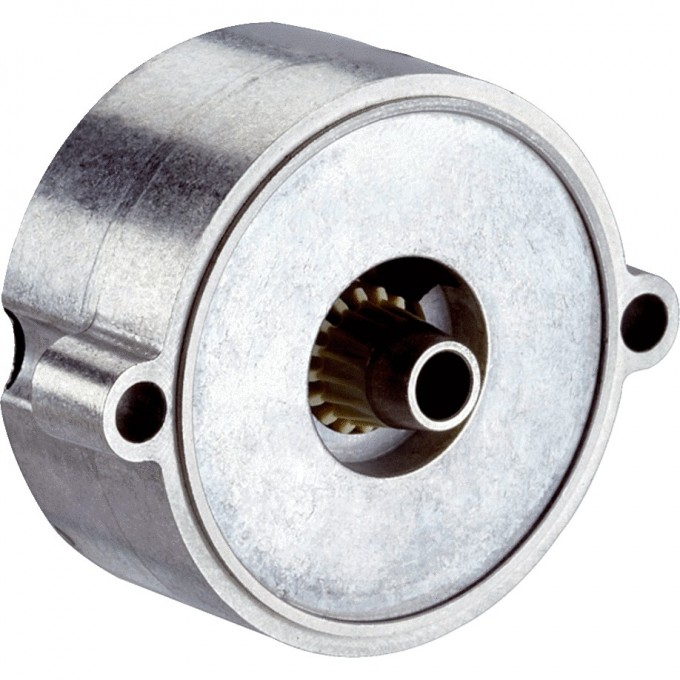

Датчик обратной связи двигателя HIPERFACE® SICK SEL37-HFB0-K02 429081
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик обратной связи двигателя Sick SEL37-HFB0-K02 (артикул 1037379) предназначен для точного определения положения и скорости вращения в промышленных системах. Он относится к серии SEK/SEL37 и оснащен интерфейсом HIPERFACE®, обеспечивающим надежную и высокоскоростную передачу данных. Данный датчик характеризуется 16 синусоидальными/косинусоидальными периодами на один оборот и способен регистрировать до 4096 абсолютных оборотов.
Устройство обеспечивает максимальное количество шагов на один оборот до 2 097 152 через RS 485, при общем количестве шагов также 2 097 152. Измерительный шаг составляет 20 угловых секунд при интерполяции синусоидальных и косинусоидальных сигналов. Датчик имеет конический вал и подключается через 8-контактный радиальный разъем. Диапазон напряжения питания составляет от 7 до 12 В DC, при рекомендуемом напряжении 8 В DC и потреблении тока менее 50 мА.
Рабочая частота вращения достигает 12 000 об/мин. Датчик обладает высокой точностью с интегральной нелинейностью ±288 угловых секунд и дифференциальной нелинейностью ±144 угловых секунды. Он предназначен для эксплуатации в широком диапазоне температур от –20 °C до +115 °C и имеет степень защиты IP20 во встроенном состоянии. Устройство устойчиво к ударам (100 g, 10 мс) и вибрациям (50 g, 10 Гц – 2000 Гц), что подтверждает его пригодность для использования в сложных промышленных условиях.
Допустимое радиальное перемещение вала составляет ±0,15 мм, а осевое — ±0,3 мм. Момент инерции ротора равен 1 г·см². Датчик соответствует стандартам ЭМС EN 61000-6-2 и EN 61000-6-3. Гарантийный срок составляет 12 месяцев, а наличие сертификата CE подтверждает соответствие европейским стандартам качества и безопасности.
