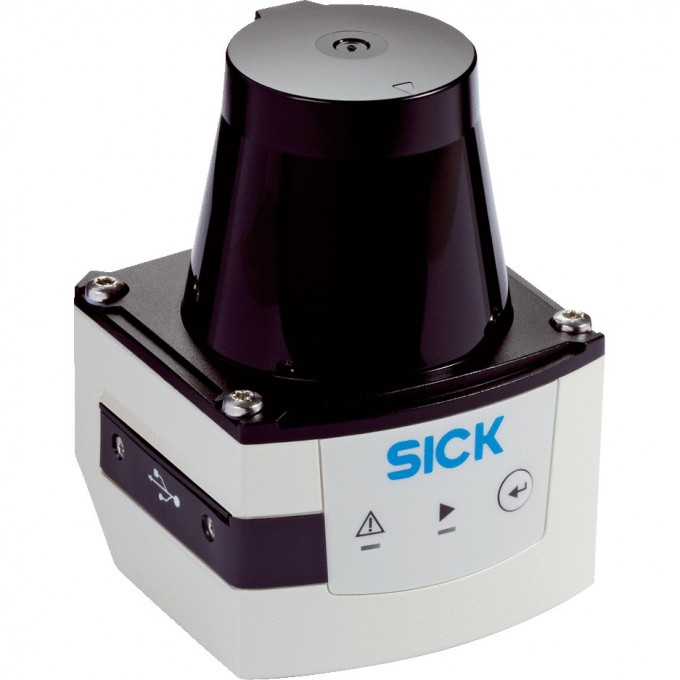

Датчик 2D-LiDAR SICK TiMS01 438532
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик 2D-LiDAR Sick TiM571-9950101S01 предназначен для наружного применения (Outdoor) и использует принцип измерения HDDM. Источник света — инфракрасный (850 нм), соответствующий классу лазера 1. Устройство обеспечивает горизонтальный угол сканирования 270° с частотой 15 Гц и угловым разрешением 0,33°.
Рабочая область датчика составляет от 0,05 до 25 метров, при этом для объектов с диффузным отражением 10% дальность достигает 8 метров. Датчик обладает систематической ошибкой ±60 мм и статистической ошибкой 20 мм. Встроенное приложение позволяет выводить результаты измерений, а функция AUX обеспечивает дополнительную настройку. Устройство оснащено одним переключающим выходом (PNP, «SYNC»/«Device Ready»).
Питание осуществляется от 9 до 28 В постоянного тока с типичной потребляемой мощностью 4 Вт. Корпус серого цвета (RAL 7032) имеет степень защиты IP67, что обеспечивает надежную работу в сложных условиях. Датчик устойчив к вибрациям (IEC 60068-2-6:2007) и ударам (IEC 60068-2-27:2008), а также нечувствителен к внешним источникам света до 80 000 лк. Диапазон рабочих температур составляет от –25 °C до +50 °C.
Электрическое подключение включает кабель Ethernet со штекером RJ45 (1 м), 5-жильный кабель для питания/синхронизации с открытым концом (1 м) и гнездо Micro-USB типа B. Оптическая индикация состояния обеспечивается двумя светодиодами (ON, «Device Ready»). Гарантия на продукт составляет 12 месяцев, при наличии сертификата CE.
