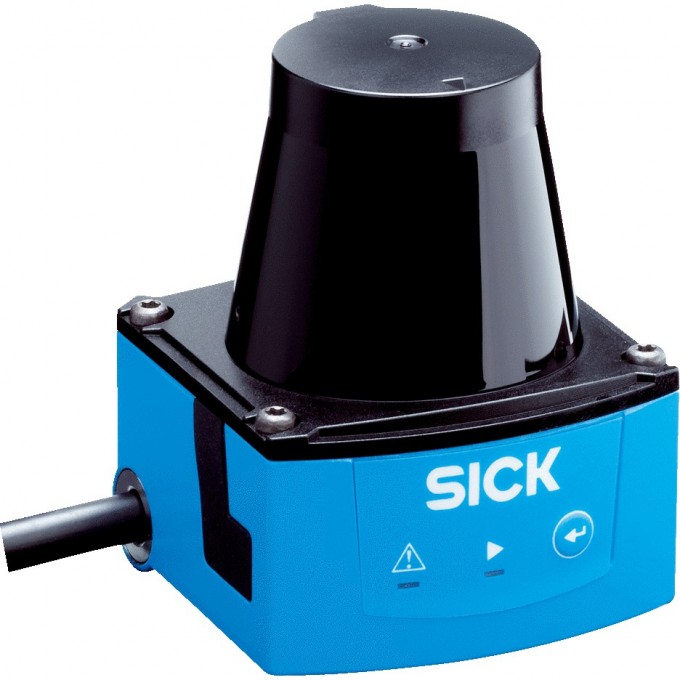

Датчик 2D-LiDAR SICK TIM 21953
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик 2D-LiDAR Sick TIM310-1130000 предназначен для использования внутри помещений (Indoor) и обеспечивает точное двухмерное сканирование. Устройство использует инфракрасный источник света с длиной волны 850 нм и соответствует классу лазера 1 (IEC 60825-1:2014, EN 60825-1:2014). Принцип измерения основан на технологии HDDM, что гарантирует высокую точность и надежность.
Датчик обладает горизонтальным углом сканирования 270° и частотой сканирования 15 Гц с угловым разрешением 1°. Рабочая область составляет от 0,05 м до 4 м, при этом при диффузном отражении 10% дальность достигает 2 м. Устройство способно распознавать практически любую форму объекта. Встроенное приложение поддерживает анализ полей с возможностью настройки 16 тройных полей (48 полей), из которых одно тройное поле (3 поля) программируется непосредственно на сканере.
Электрическое подключение осуществляется через 12-контактный штекер M12 длиной 0,8 м. Датчик работает от напряжения питания 9 V DC до 28 V DC и потребляет до 16 Вт. Корпус светло-голубого цвета (RAL 5012) имеет степень защиты IP65 и класс защиты III. Устройство оснащено 4 переключающими входами и 3 переключающими выходами (PNP), а также дополнительным выходом для сигнала «Device Ready».
Датчик Sick TIM310-1130000 имеет компактные размеры 60 мм x 60 мм x 79 мм и весит 150 г без соединительных кабелей. Он устойчив к вибрациям (IEC 60068-2-6:2007) и ударам (IEC 60068-2-27:2008), а также обладает электромагнитной совместимостью согласно IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005. Диапазон рабочих температур составляет от –10 °C до +50 °C, температура хранения – от –30 °C до +70 °C. Датчик нечувствителен к внешним источникам света до 80 000 лк.
