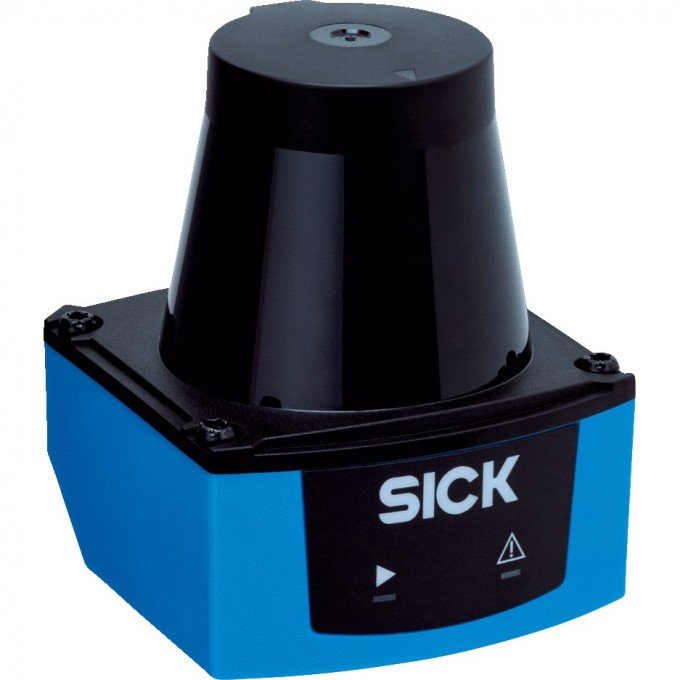

Датчик 2D-LiDAR Indoor SICK TiM 21951
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик 2D-LiDAR Sick TiM100-3010200 предназначен для использования внутри помещений (Indoor). Он работает на основе принципа измерения HDDM+ с инфракрасным источником света (850 nm), относящимся к классу лазера 1 по IEC 60825-1:2014. Устройство обеспечивает горизонтальный угол сканирования 200° с частотой 14,5 Гц и угловым разрешением 1°.
Рабочая область датчика составляет от 0,05 до 3 метров, при этом для объектов с диффузным отражением 10% дальность достигает 1,2-1,5 метра. Датчик способен распознавать практически любую форму объекта. Систематическая ошибка составляет ±50 мм, а статистическая ошибка — 20 мм. Устройство оснащено встроенным приложением для анализа полей с возможностью обработки одного поля.
Электрическое подключение осуществляется через 5-контактный разъём M12. Датчик работает от напряжения питания 9 V DC ... 28 V DC и потребляет типовую мощность 2,2 Вт. Корпус светло-голубого цвета (RAL 5012) имеет степень защиты IP65 и класс защиты III. Устройство устойчиво к вибрациям (IEC 60068-2-6:2007) и ударам (IEC 60068-2-27:2008), а также обладает нечувствительностью к внешним источникам света до 80 000 лк.
Диапазон рабочих температур составляет от –10 °C до +50 °C, а температура хранения — от –30 °C до +70 °C. Датчик оснащен одним переключающим входом и одним переключающим выходом, а также оптической индикацией состояния с помощью двух светодиодов. Важно отметить, что данный датчик не является оборудованием для обеспечения безопасности в соответствии с действующими нормами безопасности в области машиностроения.
